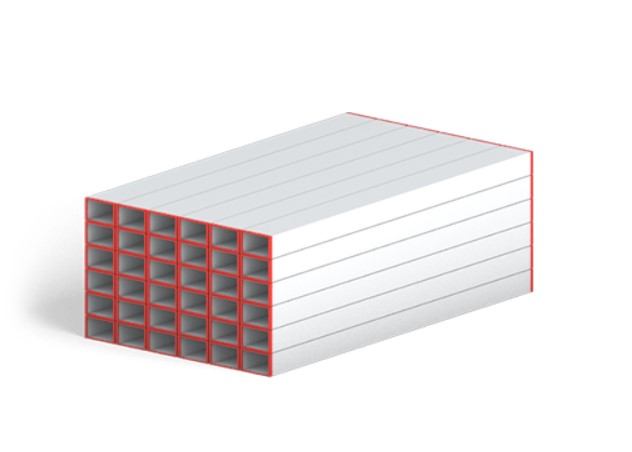

Что такое профильная труба

Что такое профильная труба

Купить профтрубу оптом сегодня достаточно просто, эта продукция широко представлена как на рынках строительных материалов, так и в каталогах виртуальных магазинах в интернет-сети. Группа ЧТПЗ является одним из лидеров отечественного рынка производителей труб и трубопроводов, чье качество неизменно признается потребителями.

Что такое профильная труба

Сначала стальные трубы, гнутые на оправке или в рулонах, в основном использовались в строительстве, сельском хозяйстве и производстве мебели.

Внедрение этих процессов трансформации позволило использовать трубы так, как никогда раньше: в этом отношении можно рассмотреть шасси сельскохозяйственных машин , прицепы для лесозаготовительных машин и множество применений в строительной отрасли. тяжелая и легкая металлическая конструкция . Только с развитием процессов гибки оправки и прокатки стальная труба смогла испытать такой бум в современном промышленном производстве.

Так появились первые производители гибочных оправок и трех типов гибочных роликов для холодной гибки труб . Вначале работа, выполняемая на этих станках, ограничивалась круглыми стальными трубами, в то время как современные станки также позволяют производить гибку труб и профилей квадратного или прямоугольного сечения на оправке и вальцом.

Хотя эти станки существуют уже почти столетие, только в конце 1970-х годов спрос на «новые приложения» на рынке стальных труб увеличился. реализация этих процессов.

Чтобы удовлетворить этот спрос, были созданы компании, специализирующиеся на процессах формовки путем гибки и прокатки на оправке. Одна из таких компаний — Tecnocurve. За свою 25-летнюю историю Tecnocurve превратилась в сверхспециализированного эксперта, которого во всем мире ценит растущий круг клиентов не только за высокий уровень ноу-хау, но и за надежность.

Под изгибом оправки понимается, по существу, формирование трубы или участка с относительно коротким радиусом. Относительно диаметра трубы этот радиус может составлять от как минимум 1,5 диаметра трубы до максимума 5 раз. Гибка металлической трубы на оправке выполняется на специальных станках, называемых трубогибами на оправке . Металлическая труба принимает форму гибочной формы, ранее установленной на трубогибе оправки.

Трубку гнуть с помощью гибочной формы, установленной на трубогибе.
Процесс гибки металлических труб на трубогибочном станке с ЧПУ (холодная обработка)
Процесс гибки труб
Самый сложный аспект изгиба металлической трубы оправкой — это наилучший способ минимизировать непреднамеренную деформацию. Они автоматически появляются на каждой металлической трубке при ее механическом сгибании.

Деформации влияют только на трубу в области изгиба, особенно внутри и снаружи изгиба, как показано на следующем рисунке.

Инструмент для гибки труб: оправка, ползун, ластик, форма, внешняя и внутренняя губки.
Внутренние точки , отмеченные красным, соответствуют внутренней части колена и представляют собой область, которая подвергается сжимающим напряжениям из-за различной линейной эволюции между центральным радиусом и внутренним радиусом. В самых критических случаях происходит «сморщивание» материала, так что на стальной трубе появляются более или менее явные складки.

С другой стороны, желтая деталь, называемая extrados , подвержена растягивающим или растягивающим напряжениям, что означает, что в этом точном месте толщина стальной трубы уменьшается после изгиба.

Нейтральное волокно , с другой стороны, описывает состояние без натяжения , которое не так , как можно было бы подумать, в центральной зоне трубы, но который, в связи с компенсацией напряженного состояния часть, обычно имеет тенденцию смещаться во внутренней области локтя по направлению к внутренним дугам.
